MPT-Sattelflansch Q80-2,0

MPT-Sattelflansch

MPT-Sattelflansch für Tragprofil Q80, feuerverzinkt

Varianten als Liste anzeigen
Auswahl zurücksetzen
Art.-Nr.: 167934
Für Profile: Q80-2,0
Abgabeeinheit: 1 Stück
Gewicht/ME: 4,478 kg
Stück

Anwendung

  • Stabiler Sattelflansch in drei Größen zur Aufnahme von MPT-Tragprofilen Q50, Q80, Q100 bzw. Q150 zum Wand-, Boden- und Deckenanschluss

Ihre Vorteile

  • Zur schnellen rationellen Montage von Traversen aus MPT-Tragprofilen
  • Stabile Grundplatte zur sicheren Befestigung am Baukörper
  • Normgerechte Feuerverzinkung für flexiblen Einsatz sowohl im Außen- als auch Innenbereich
  • Rundgeschweißte Ausführung des profilierten Auflagesattels gewährleistet hohe Formstabilität des Flansches
Kurzbeschreibung:
MPT-Sattelflansch für Tragprofil Q80, feuerverzinkt
Schienensysteme:
für MPT-Profile
Produkttyp:
Anbindungsteile
Für Profile:
Q80-2,0
Material:
Stahl
Oberfläche:
feuerverzinkt

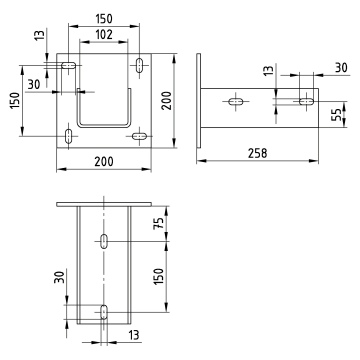

Maß B:
130 mm
eCl@ss 7.1:
23-36-02-90
eCl@ss 11.1:
23-36-02-90
Maß A:
180 mm
Maß a:
73 mm
Maß a1:
47 mm
Maß b:
43 mm
Maß L:
258 mm
Maß l1:
75 mm
Maß l2:
150 mm
Maß s:
8 mm
Max. empfohlene Belastung Zug:
12.500 N
Anzugsdrehmoment:
65 Nm
Zolltarifnummer:
73269060
